Основы программирования в Enjoy Block

Урок 15. Светодиодный индикатор расстояния

Чем ближе объект, тем больше зажигается светодиодов

Давайте объединим две уже изученные нами схемы в одну: три светодиода и подключение
ультразвукового дальномера. С помощью светодиодов можно создать умную индикацию для дальномера.

Все три светодиода будут последовательно загораться по мере приближения к объекту препятствия.

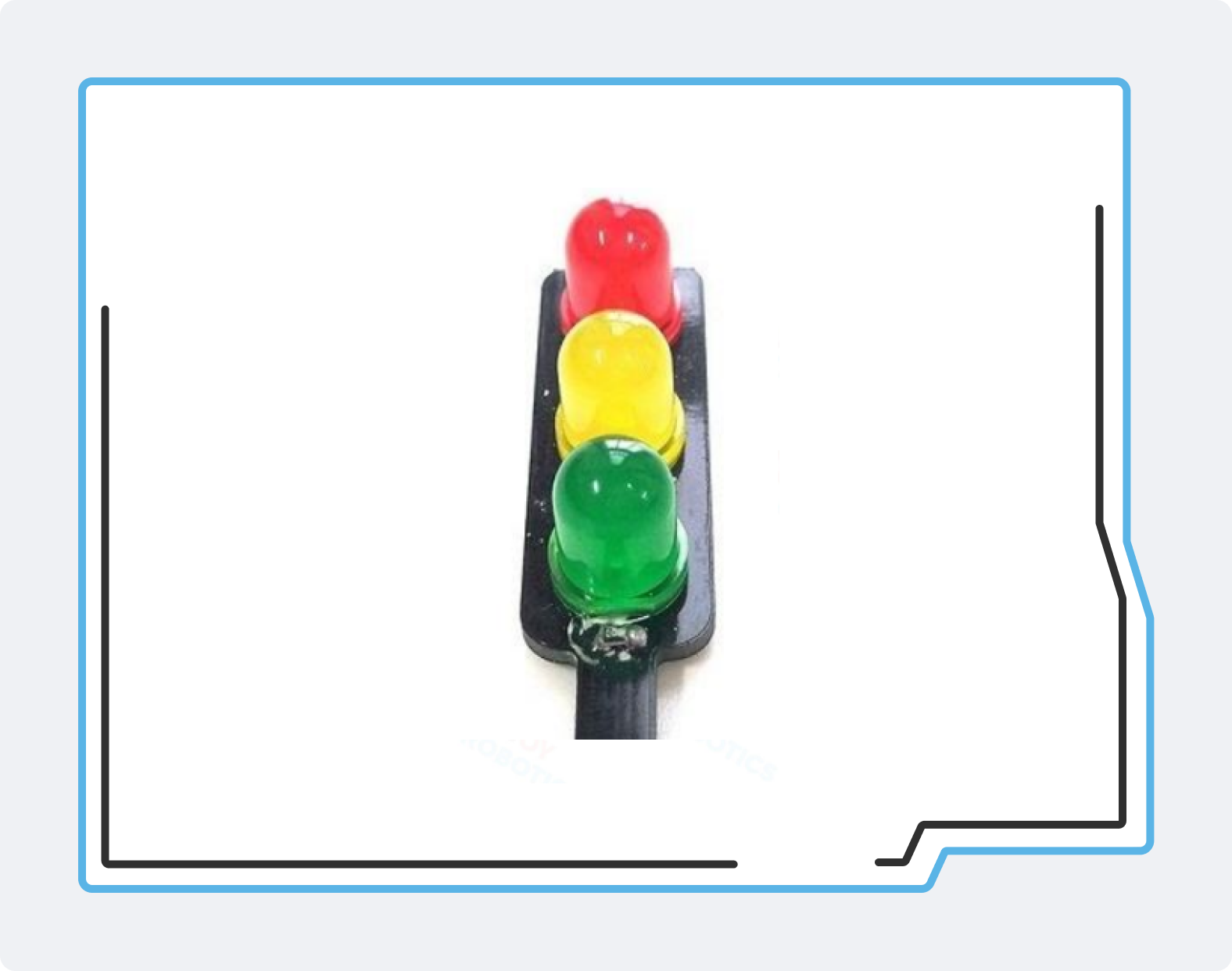

Необходимые компоненты:
Все детали в одном наборе:

Купить по отдельности:

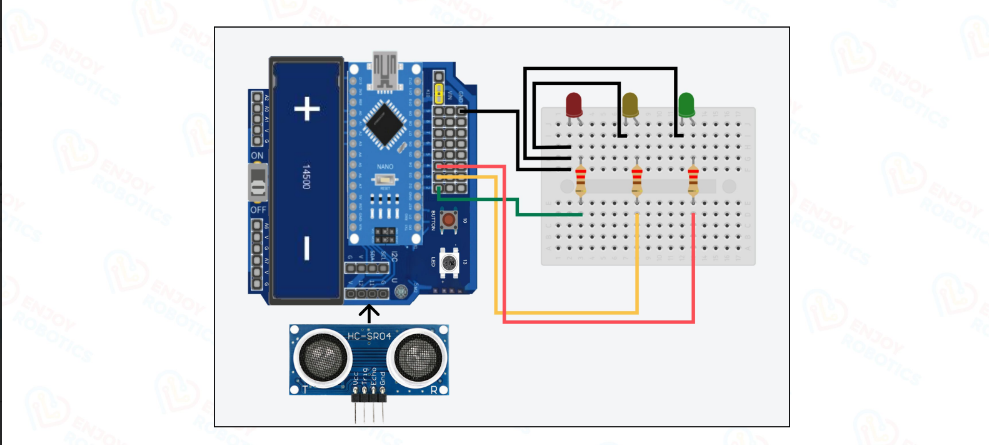

Схема подключения

Соберем схему с применением платы ENJOY BOARD и ультразвукового
дальномера.
Каждый раз при сборке схемы проверяйте, чтобы переключатель
на плате ENJOY BOARD был в положении OFF (выключено).

Откройте программу Enjoy Block. Если у вас её нет, то можете скачать по кнопке ниже:

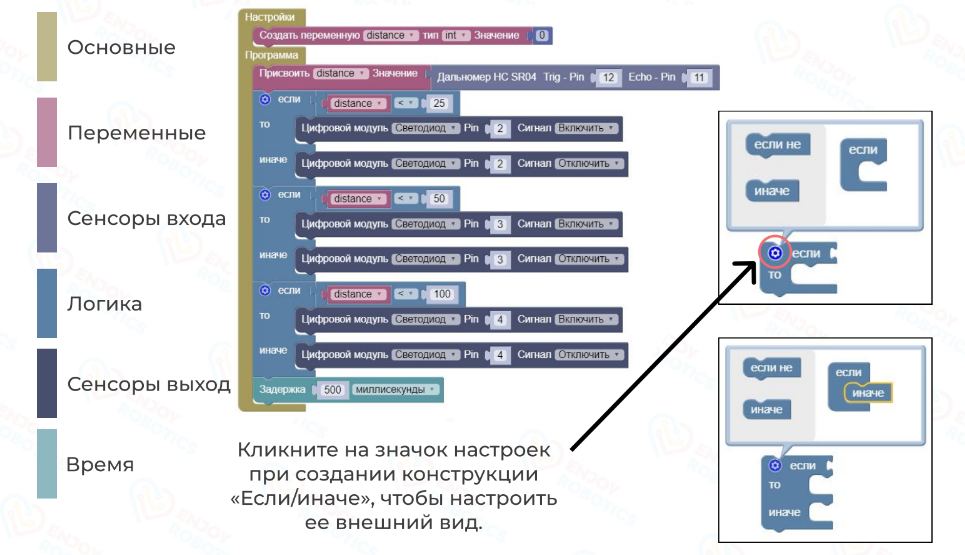

Составьте программу из блоков,
как показано ниже

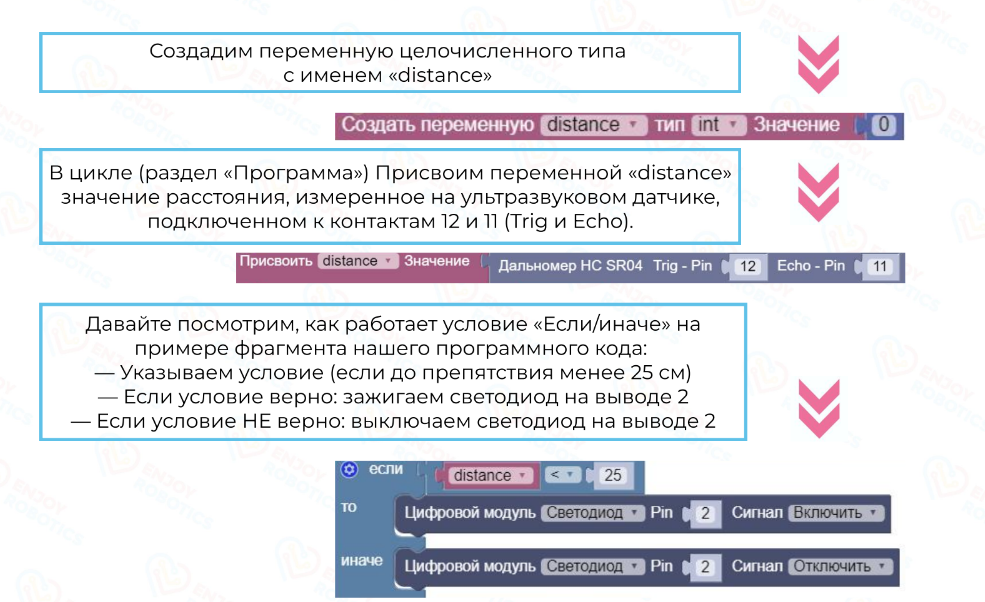

Пояснения к программному коду
